Memanfaatkan Lampu PL Bekas Menjadi Lampu Emergency menggunakan batteray 1,5V dan Lampu LED AC



Sering kita temukan dipinggir jalan, tempat sampah maupun di setiap rumah bekas lampu PL yang terbuang percuma tanpa ada yang memanfaatkannya atau mengolahnya kembali menjadi barang yang berharga bagi diri sendiri maupun menjadi barang yang mempunyai nilai jual.

Untuk itu kembali penulis mencoba menjelaskan secara bertahap langkah-langkah pemanfaatan lampu PL bekas menjadi barang yang bisa dimanfaatkan dan bernilai jual kembali.

Alat yang digunakan:

1.obeng minus kecil /tespen kecil

2.solder

3.bor pcb

4.mata bor ukuran 1 mm

5.gunting

6.pemotong kuku

7.cutter

8.lem tembak

Adapun bahan yang digunakan untuk lampu emergency menggunakan batteray 1,5V:

1.lampu led senter                   = 6 bh

2.resistor 330 ohm/1K ohm     = 1 bh

3.timah solder                         = 10 cm

4.lem bakar                              = 5 cm

5. lampu PL bekas                    = 1 bh

6. lem castol                           = secukupnya(minta ama tetangga aja)

7.batteray AA 1,5V                 = 1 bh

8.tansstor N2222/C914            =1 bh

Langkah-langkah pengerjaannya adalah:

1.siapkan lampu PL bekas yang kecil maupun yang besar(mulai dari 5 watt ke atas)

2.buka tutup lampu bekas dengan menggunakan obeng minus atau test pent dengan cara mencungkilnya secara perlahan-lahan.

3.buka 4 kawat yang menghubungkan lampu dengan driver kemudian cungkit lem yang menempel pada lampu hingga lampu bisa keluar dari penutupnya.

4.buka kabel yang menghubungkan ulir lampu dengan driver menggunakan solder.

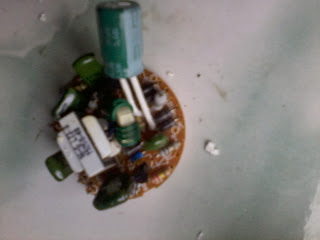

5.ambil komponen yang dibutuhkan pada driver yang terdiri dari Dioda N4007,kumparan gelang,resistor 330 ohm/1K ohm(bila ada).



Setelah selesai mengambil komponen yang dibutuhkan sekarang saatnya membuat lampu emergency menggunakan batteray 1,5 V

6.ambil kumparan gelang kemudian sambung ujung awal kawat yang mempunyai 8 lilitan dengan salah satu ujung akhir dari kawat yang mempunyai 2 lilitan tersebut, agar sesuai dengan gambar rangkaian di bawah ini



7.ujung akhir dari kawat 8 lilitan disambung dengan resistor 330 ohm/1k ohm dan ujung resistor yang satunya disambung ke kaki Basis Transistor.

8.ujung awal dari kawat 2 lilitan disambung ke kaki Colektor Transisot.

9.ujung kaki Emitor Transistor disambungkan ke kutub Negatif Bateray 1,5V

10.ujung sambungan kawat dari 8 lilitan dan 2 lilitan tersebut dihubungkan dengan kutub positif(+) batteray 1,5V.

11.sambung kaki LED putih bright secara paralel(antara 2- 6 led) kalau mau lednya menyala terang secara maksimal.

12.kaki positif LED yang dihubungkan secara paralel tadi disambung ke kaki Colektor Transistor dan kaki negatif LED dihubungkan ke kaki Emitor Transistor.



Dengan menggunakan batteray AA 1,5V lampu led ini bisa menyala selama 12 jam(kalau menggunakan lampe LED 6 biji) dan kalau mau dimodif bisa dipakai untuk membuat lampu senter kecil meggunakan pipa Instalasi listrik ,tutup odol, sandal jepit dan potongan kaki LED.



Sedangkan untuk penutup lampu bekas, bisa dipakai untuk membuat lampu LED AC. Dan gimana cara membuatnya bisa dilihat pada Modifikasil Lampu LED AC . selamat mencoba sahabat dan semoga berhasil.

bila mengalami kesulitan bisa menghubungi penulis lewat Facebook maupun berkunjung ke Ruang Jurusan Teknik Elektronika Industri SMKN 3 Mataram. (Alfuad Gapuki)

  Gambar pembuatan lampu senter mini

Karya santri Ad diinul Qayyim Kapek kelas XI IPA 2015
